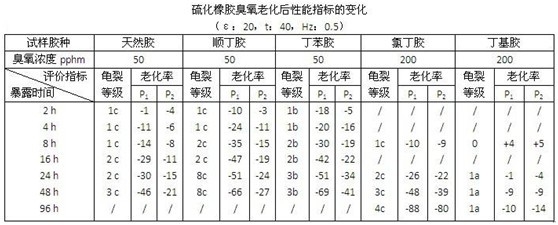

試驗(yàn)結(jié)果是根據(jù)評(píng)價(jià)指標(biāo)所觀測(cè)的數(shù)據(jù)來表示的。硫化橡膠臭氧老化的評(píng)價(jià)指標(biāo)有多種，常用而簡(jiǎn)便的多采用直接觀測(cè)法。主要是通過顯微鏡、放大鏡或肉眼直接觀測(cè)發(fā)生在試樣表面的臭氧龜裂，例如記錄裂紋首先出現(xiàn)的時(shí)間，或裂紋剛斷裂的時(shí)間。又如觀測(cè)試樣龜裂的特征和狀況，記錄龜裂的寬度和密度，從而評(píng)定試樣龜裂程度和等級(jí)。評(píng)價(jià)龜裂的等級(jí)，可以參照GB11206《硫化橡膠老化表面龜裂試驗(yàn)方法》第10.3條的規(guī)定進(jìn)行。該標(biāo)準(zhǔn)將試樣表面的龜裂寬度分為1至4級(jí)，龜裂密度分為a、b和c級(jí)，兩者組合起來就表示其龜裂等級(jí)。試驗(yàn)結(jié)果也可用硫化橡膠的實(shí)用性能，如測(cè)試試樣老化前后的拉伸性能變化率來表示。由于硫化橡膠受臭氧老化后，結(jié)構(gòu)遭到破壞，分子鏈斷裂，表面形成裂紋，導(dǎo)致其拉伸性能發(fā)生變化。隨著老化的深入發(fā)展，表面龜裂也在增長(zhǎng)深化，使其拉伸性能如拉伸強(qiáng)度、扯斷伸長(zhǎng)率等逐漸變差變劣，從而間接也評(píng)價(jià)出該硫化橡膠耐臭氧老化性能的好壞。下表是幾種硫化橡膠試樣在臭氧老化試驗(yàn)箱內(nèi)經(jīng)不同的時(shí)間暴露后生成的臭氧龜裂等級(jí)與拉伸強(qiáng)度和扯斷伸長(zhǎng)率（老化率）相應(yīng)變化的試驗(yàn)結(jié)果。從表中可看出，試樣的龜裂變化與拉伸性能的變化有一定的相互關(guān)系，在各自的范圍內(nèi)都可以反映出試樣的耐臭氧老化性能，故它們都可以作為評(píng)價(jià)的指標(biāo)。因此，臭氧老化試驗(yàn)箱GB/T13642-1992標(biāo)準(zhǔn)除了采用試樣出裂時(shí)間和龜裂等級(jí)表示試驗(yàn)結(jié)果外，補(bǔ)充了可以采用試樣斷裂時(shí)間和老化性能變化率（老化率）來表示試驗(yàn)結(jié)果。
|
