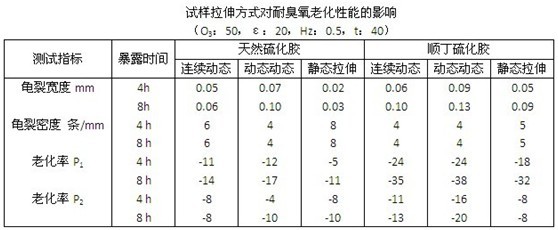

橡膠試樣的拉伸可分為靜態(tài)拉伸和動態(tài)拉伸。動態(tài)拉伸又有兩種方式，即連續(xù)的動態(tài)拉伸和間斷的動態(tài)拉伸。臭氧老化試驗箱GB/T13642-1992標準為簡便敘述和區(qū)分，將國際標準規(guī)定的連續(xù)動態(tài)方式簡稱為A式，將間斷動態(tài)拉伸方式簡稱為B式，其中又將它們劃分為a法和b法兩種暴露方法。試驗拉伸方式不同，試驗結(jié)果是不一樣的，下表給出了不同的拉伸方式對試樣耐臭氧老化性能影響的試驗結(jié)果。從表中可見，在相同的暴露時間下，試樣在間斷動態(tài)拉伸下試驗比連續(xù)動態(tài)拉伸下試驗的臭氧龜裂較嚴重，拉伸強度和扯斷伸長率也下降較大，而連續(xù)動態(tài)拉伸的試樣又比靜態(tài)拉伸的試樣臭氧老化較嚴重�？梢姡瑒討B(tài)拉伸試驗法能較快獲得臭氧老化試驗箱做老化試驗的結(jié)果。但試驗選用哪種方式和方法，應根據(jù)實際使用情況和試驗要求來確定。
|
